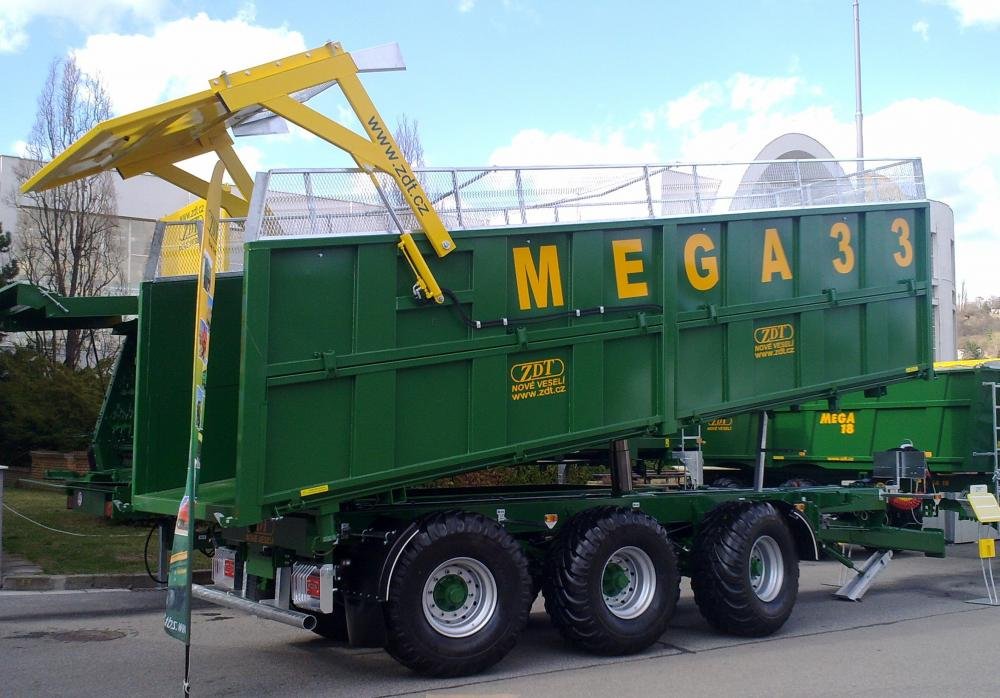

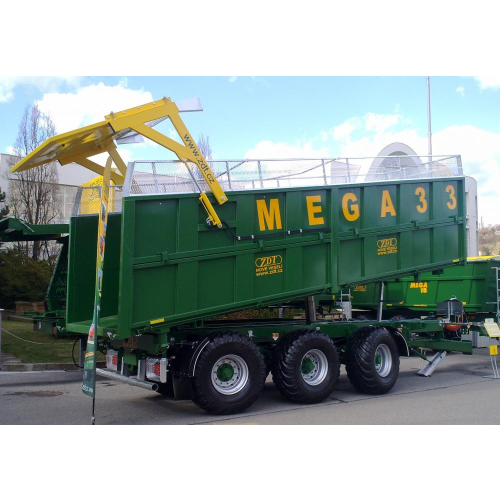

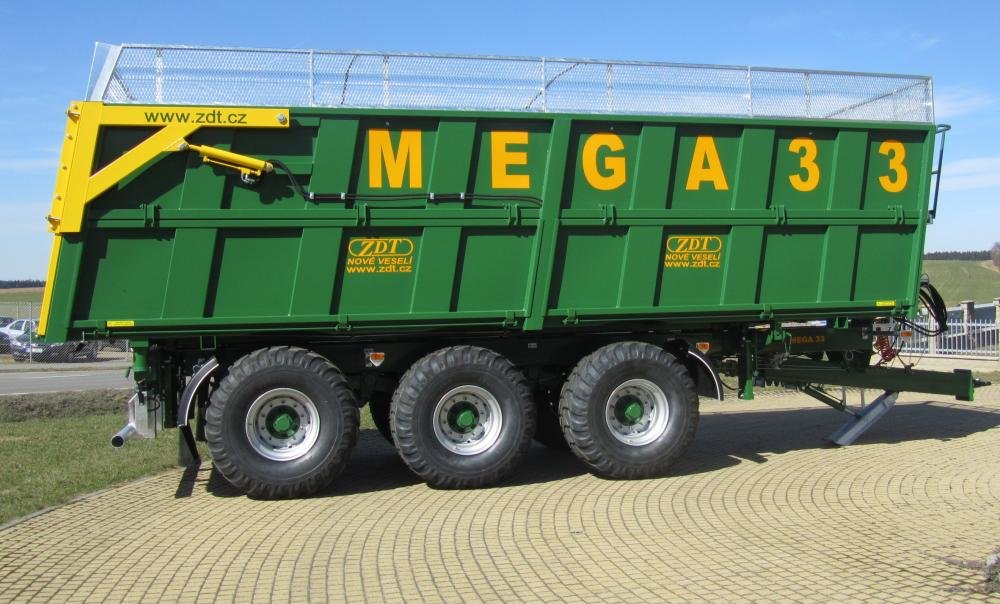

Vanová korba třístranná ZDT Nové Veselí Mega 33
Obchodní zastoupení
- Velký objem vany 30,5 m³.
- Kónický tvar pro snadnější vysypání přepravované komodity.
- Horizontální a vertikální výztuhy pro vyšší ohybovou a torzní tuhost celé konstrukce.
- Velkoobjemová zinkovaná nástavba z děrovaného plechu vysoká 500 mm zvýší objem o dalších 9 m³.
- Zadní čelo jištěno proti pootevření a úsypům tvarovými palci s povrchovou zinkovou úpravou, které při
- Dosedu zadního čela přitlačí čelo na rám vany.
- Rychlé a snadné odjištění (zajištění) kulového ložiska zvedacího válce pomocí vidličky.
Technická specifikace
Základní rozměry (mm)
| max. délka | 9670 |
| max. šířka | 2550 |
| max. výška s nástavky | 3790 |
| max. výška závěsného oka od země | 250-650 (310-720) |
| délka ložné plochy | 7850 |
| šířka ložné plochy | 2148/2248 |
| objem (m3) | 30,5/34,0 (39,2) |
| max. výška při sklápění dozadu | 8650/8834 |
| max. výška při sklápění do boku | 4162/4570 |
Hmotnost (kg)
| pohotovostní | 8650 |
| pohotovostní s nástavky | 8770(8950) |
| užitečná povolená | 24350 |
| užitečná povolená s nástavky | 18350 |
| celková max. | 33000/27000 |
Náprava
| typ | tridem odpružený (parab.pery nebo hydraulicky) |
| rozchod kol (mm) | 1950/2000 |
| rozvor (mm) | 1525 |
| rozměr pneumatik | 425/65R22,5, 445/65x22,5, 560/60x22,5, 560/60R22,5, 550/60x22,5, 560/60R22,5 AR02 |
| připojovací rozměry disku | Ø 280/ Ø 335 |
| počet/rozměr kolových šroubů | 10xM22x1,5 |
| brzdový buben | 406x140 (414S) |
| brzdy provozní | vzduchové dvouhadicové |
| brzdy parkovací | ruční mechanická |
Všeobecné parametry
| maximální rychlost | do 40 km/h |
| spojovací zařízení | závěsné oko ǿ50/K80 |
| zatížení oje (prázdný/plný) | 1100/3000 |
| svahová dostupnost | 9º - 10º |
| napětí elektroinstalace | 12 V |
| tlak vzduchu v brzdném systému | min. 650kPa |
| tlak v hydraulickém systému | 18MPa |
