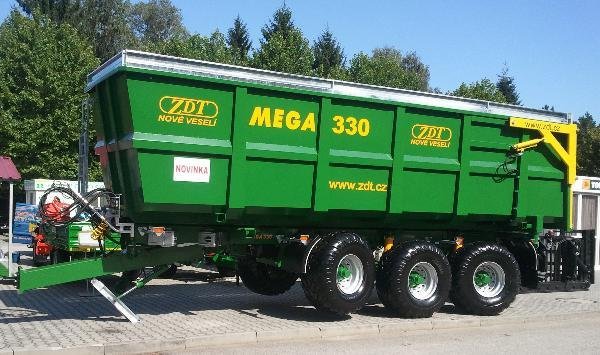

Vanová korba jednostranná ZDT Nové Veselí Mega 33
Obchodní zastoupení
- Velký objem vany 30,5m³ - kónický tvar pro snadnější vysypání přepravované komodity.
- Horizontální a vertikální výztuhy pro vyšší ohybovou a torzní tuhost celé konstrukce.
- Velkoobjemová zinkovaná nástavba vysoká 500 mm zvýší objem o dalších 9 m³.
- Rychlé a snadné odjištění zajištění kulového ložiska zvedacího válce pomocí vidličky.
- Zadní čelo jištěno proti pootevření a úsypům tvarovými palci s povrchovou zinkovou úpravou, které při dosedu zadního čela přitlačí čelo na rám vany.
Technická specifikace
Základní rozměry (mm)
max. délka | 9670 |
max. šířka | 2550 |
max. výška s nástavky | 3790 |
max. výška závěsného oka od země | 1520 |
délka ložné plochy | 7850 |
šířka ložné plochy | 2150/2250 |
výška ložné plochy | 1770+200 (500) |
objem (m3) | 30,5/34,0 (39,5) |
max. výška při sklápění dozadu | 8348/8665 |
Hmotnost (kg)
pohotovostní | 8100 |
pohotovostní s nástavky | 8220 (8400) |
užitečná povolená | 24900 |
užitečná povolená s nástavky | 18900 |
celková max. | 33000/27000 |
Náprava
typ | tridem odpružený (parab.pery nebo hydraulicky) |
rozchod kol (mm) | 1950/2000 |
rozvor (mm) | 1525 |
rozměr pneumatik | 425/65R22,5, 445/65x22,5, 560/60x22,5, 560/60R22,5, 550/60x22,5, 560/60R22,5 AR02 |
připojovací rozměry disku | Ø 280/ Ø 335 |
počet/rozměr kolových šroubů | 10xM22x1,5 |
brzdový buben | 406x140 (414S) |
brzdy provozní | vzduchové dvouhadicové |
brzdy parkovací | ruční mechanická |
Všeobecné parametry
maximální rychlost | do 40 km/h |
spojovací zařízení | závěsné oko ǿ50/K80 |
zatížení oje (prázdný/plný) | 1100/3000 |
svahová dostupnost | 9° - 10° |
napětí elektroinstalace | 12 V |
tlak vzduchu v brzdném systému | min. 650 kPa |
tlak v hydraulickém systému | 18MPa |
