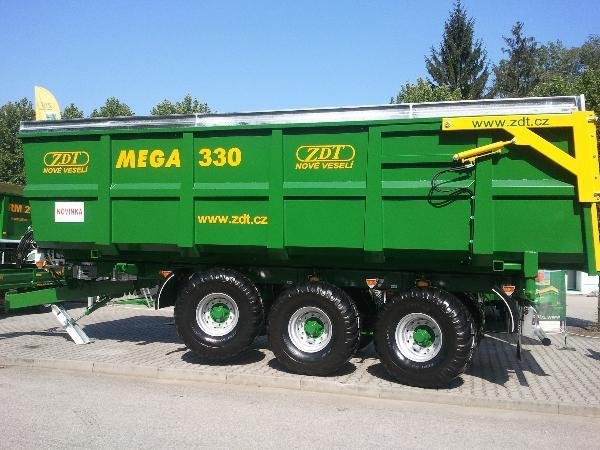

Nosič nástaveb s parabolickým pružením ZDT Nové Veselí Mega 33
Obchodní zastoupení
- Konstrukce rámu podvozku pro provoz v náročných podmínkách.
- Robustní nápravy s dutým profilem - typ "Black Bull".
- Aretace těchto řiditelných náprav pouze jedním válcem - tzv. "dual mode".
- Výměna nástaveb pomocí hydraulického odstavného systému.
- Pružení parabolickými pery.
- Odpružená oj.
- Hydraulická opěrná noha.
- Zinkovaný držák hadic s vedením.
- Možnost závěsného oka 50 mm nebo kulového závěsu K80.
- Vybrané části podvozku jsou zinkovány = delší životnost součástí, estetický dojem.
- První a třetí náprava jsou samočinně řiditelné (prostřední náprava pevná).
Technická specifikace
Základní rozměry (mm)
max. délka | 9100 |
max. šířka | 2550 |
max. výška závěsného oka od země | 250-650 |
Hmotnost (kg)
pohotovostní | 5050 |
užitečná povolená | 27950/21950 |
celková max. | 33000/27000 |
Náprava
typ | tridem odpružený |
rozchod kol (mm) | 1950 |
rozvor (mm) | 1525 |
rozměr pneumatik | 425/65R22,5, 445/65x22,5, 560/60x22,5, 560/60R22,5, 550/60x22,5, 560/60R22,5 AR02 |
připojovací rozměry disku | Ø 280/ Ø335 |
počet/rozměr kolových šroubů | 10xM22x1,5 |
brzdový buben | 406x120 (412S) |
brzdy provozní | vzduchové dvouhadicové |
brzdy parkovací | ruční mechanická |
Všeobecné parametry
maximální rychlost | do 40 km/h |
spojovací zařízení | závěsné oko Ø 50/K80 |
zatížení oje (prázdný/plný) | 1100/3000 |
svahová dostupnost | 9° - 10° |
napětí elektroinstalace | 12 V |
tlak vzduchu v brzdném systému | min. 650 kPa |
tlak v hydraulickém systému | 18MPa |
