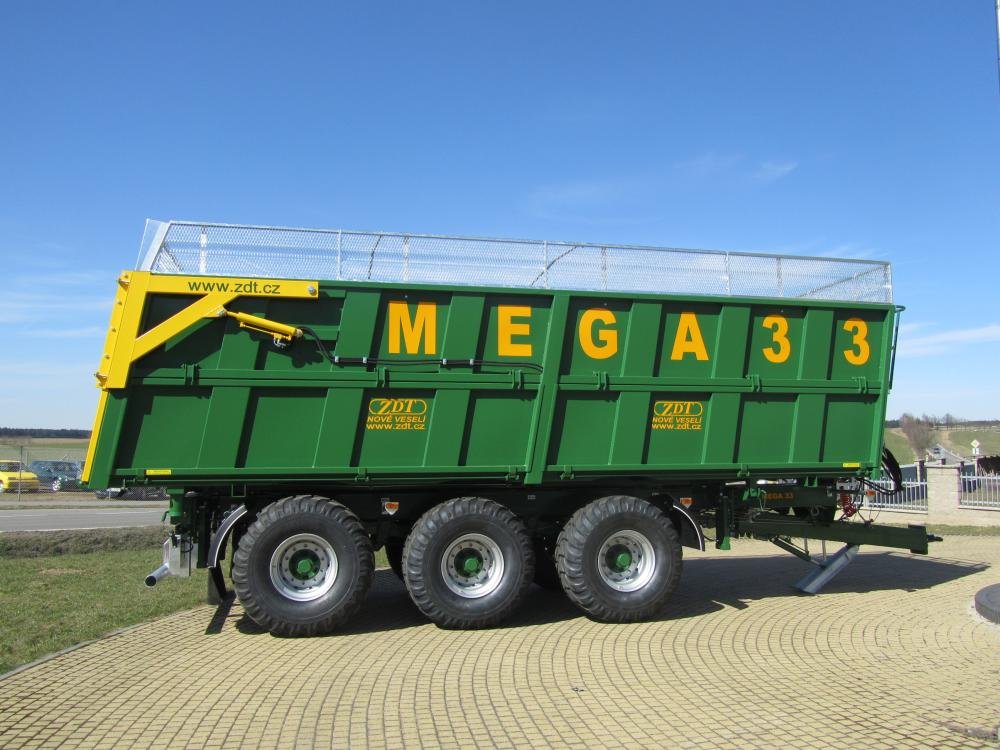

Nosič nástaveb s hydraulickým pružením ZDT Nové Veselí Mega 33
Obchodní zastoupení
- Konstrukce rámu podvozku pro provoz v náročných podmínkách.
- Hydraulické odpružení náprav.
- Ochrana hydraulických válců proti nepříznivým povětrnostním a provozním podmínkám.
- Parabolická ramena a stabilizátory (tzv. K-rám).
- První nápravu lze podle potřeby zvedat.
- Snížení opotřebení pneumatik a úspora pohonných hmot!
- Odstavení nástavby pomocí hydraulického pružení-zvednutí celého podvozku.
- Není potřebný odstavný systém navíc.
- Vybrané části podvozku jsou zinkovány=delší životnost součástí, estetický dojem.
- První a třetí náprava jsou samočinně řiditelné (prostřední náprava je pevná).
Technická specifikace
Základní rozměry (mm)
| max. délka | 9100 |
| max. šířka | 2550 |
| max. výška závěsného oka od země | 310-720 |
Hmotnost (kg)
| pohotovostní | 5180 |
| užitečná povolená | 27820/21820 |
| celková max. | 33000/27000 |
Náprava
| typ | hydraul. tridem odpružený |
| rozchod kol (mm) | 2000 |
| rozvor (mm) | 1525/1525 |
| rozměr pneumatik | 425/65R22,5, 445/65x22,5, 560/60x22,5, 560/60R22,5, 550/60x22,5, 560/60R22,5 AR02 |
| připojovací rozměry disku | Ø 280/ Ø 335 |
| počet/rozměr kolových šroubů | 10xM22x1,5 |
| brzdový buben | 406x140 (414S) |
| brzdy provozní | vzduchové dvouhadicové |
| brzdy parkovací | ruční mechanická |
Všeobecné parametry
| maximální rychlost | do 40 km/h |
| spojovací zařízení | závěsné oko ǿ 50/K80 |
| zatížení oje (prázdný/plný) | 1100/3000 |
| svahová dostupnost | 9° - 10° |
| napětí elektroinstalace | 12V |
| tlak vzduchu v brzdném systému | min. 650 kPa |
| tlak v hydraulickém systému | 18MPa |
